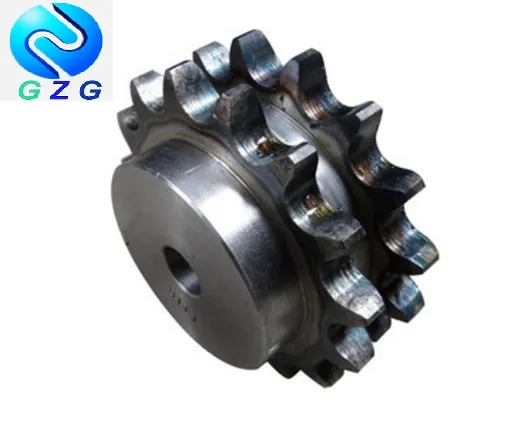

ANSI 50 quvvat uzatish zanjiri
ANSI 50 quvvat uzatish tishli zanjiri mexanik quvvat uzatish tizimlarida keng qo'llaniladigan tishli tishli turidir. Zanjir yordamida vallar orasidagi moment va aylanishni uzatish uchun mo'ljallangan. ANSI (Amerika Milliy Standartlar Instituti) 50 standarti zanjir pitchiga ishora qiladi - zanjirdagi qo'shni roliklarning markaziy chiziqlari orasidagi masofa. ANSI 50 bo'lsa, qadam 15,875 mm (0,625 dyuym) ni tashkil qiladi.
Quvvat uzatuvchi tishli ANSI 50 har xil o'lchamlarda, turli xil tishlar va teshik o'lchamlari bilan keladi. Tishlar soni haydash va boshqariladigan vallar orasidagi tezlik nisbatini aniqlaydi, teshik o'lchami esa tishli tishli o'rnatilishi mumkin bo'lgan milning diametrini aniqlaydi. Tishli tishli mil ustida sirg'alib ketishini yoki aylanishini oldini olish uchun kalit yo'llari yoki o'rnatish vintlariga ega bo'lishi mumkin.
Elektr uzatish uchun zanjir va tishli tizimdan foydalanishning afzalliklaridan biri uning noto'g'ri joylashtirish va zarba yuklarini joylashtirish qobiliyatidir. Zanjir qo'zg'aluvchan va boshqariladigan vallar o'rtasidagi kichik noto'g'ri joylashishni qoplash uchun biroz cho'zilishi yoki siqilishi mumkin, ammo kamar yoki vites kabi boshqa turdagi elektr uzatish tizimlari bunday noto'g'ri hizalanishlarga toqat qilmasligi mumkin. Zanjir, shuningdek, tizimning keskin tezlashishi yoki sekinlashishi tufayli yuzaga kelishi mumkin bo'lgan zarba yuklarini o'zlashtirishga qodir.
Mahsulot parametrlari
 |
50 | ||||||||||
| ESLATMA | mm | ||||||||||
| Pitch | 15.875 | ||||||||||
| Rolik PH | 10.16 | ||||||||||
| h | 8.71 | ||||||||||
| h1 | 8.43 | ||||||||||
| h2 | 26.54 | ||||||||||
| Olchamlari: mm | |||||||||||
| Tishlar | OD | P.C.D | Teshik: d | B turi Simpleks | B turi dupleks | Material | |||||
| Hub | Og'irligi kg |
Teshik: d | Hub | Og'irligi kg |
|||||||
| BD | BL | BD | BL | ||||||||
| 8 | 47.8 | 41.5 | 15.875 | 28.6 | 25.4 | 0.11 | C45 | ||||
| 9 | 53.1 | 46.4 | 15.875 | 111.1 | 25.4 | 0.16 | |||||
| 10 | 58.4 | 51.4 | 15.875 | 39.7 | 25.4 | 0.22 | |||||
| 11 | 63.5 | 56.4 | 15.875 | 44.5 | 25.4 | 0.29 | 15.875 | 37.3 | 44.45 | 0.43 | |
| 12 | 68.8 | 61.3 | 15.875 | 50.4 | 25.4 | 0.37 | 15.875 | 42.9 | 44.45 | 0.56 | |
| 13 | 73.9 | 66.3 | 15.875 | 47.6 | 25.4 | 0.40 | 15.875 | 47.6 | 44.45 | 0.70 | |
| 14 | 79.0 | 71.2 | 15.875 | 54.0 | 25.4 | 0.51 | 15.875 | 52.4 | 44.45 | 0.84 | |
| 15 | 84.3 | 76.4 | 15.875 | 60.3 | 25.4 | 0.60 | 19.05 | 58.7 | 44.45 | 1.00 | |
| 16 | 89.4 | 81.4 | 15.875 | 63.5 | 25.4 | 0.68 | 19.05 | 63.5 | 44.45 | 1.18 | |
| 17 | 94.5 | 86.4 | 15.875 | 68.3 | 25.4 | 0.78 | 19.05 | 68.3 | 44.45 | 1.37 | |
| 18 | 99.6 | 91.4 | 15.875 | 73.0 | 25.4 | 0.90 | 19.05 | 74.6 | 44.45 | 1.61 | |
| 19 | 104.6 | 96.4 | 15.875 | 76.2 | 25.4 | 1.00 | 25.40 | 79.4 | 44.45 | 1.76 | |
| 20 | 109.7 | 101.5 | 19.05 | 76.2 | 25.4 | 1.03 | 25.40 | 82.6 | 44.45 | 1.92 | |
| 21 | 114.8 | 106.5 | 19.05 | 76.2 | 25.4 | 1.08 | 25.40 | 88.9 | 44.45 | 2.21 | |
| 22 | 119.9 | 111.6 | 19.05 | 76.2 | 25.4 | 1.15 | 25.40 | 90.5 | 47.63 | 2.51 | |
| 23 | 125.0 | 116.6 | 19.05 | 76.2 | 25.4 | 1.20 | 25.40 | 92.1 | 47.63 | 2.75 | |
| 24 | 130.0 | 121.6 | 19.05 | 76.2 | 31.75 | 1.49 | 25.40 | 92.1 | 47.63 | 2.93 | |
| 25 | 135.1 | 126.7 | 19.05 | 76.2 | 31.75 | 1.53 | 25.40 | 92.1 | 47.63 | 3.12 | |
| 26 | 140.2 | 131.7 | 19.05 | 76.2 | 31.75 | 1.55 | 25.40 | 95.3 | 47.63 | 3.39 | |
| 30 | 160.5 | 151.9 | 19.05 | 78.0 | 31.75 | 2.05 | 25.40 | 95.3 | 47.63 | 4.23 | |
| 32 | 170.7 | 162.0 | 19.05 | 78.0 | 31.75 | 2.23 | 25.40 | 95.3 | 47.63 | 4.71 | |
| 35 | 185.9 | 177.1 | 19.05 | 78.0 | 31.75 | 2.45 | 25.40 | 95.3 | 47.63 | 5.53 | |
| 36 | 191.0 | 182.1 | 19.05 | 78.0 | 31.75 | 2.54 | 30.16 | 101.6 | 53.98 | 6.27 | |
| 40 | 211.3 | 202.3 | 19.05 | 78.0 | 31.75 | 2.93 | 30.16 | 101.6 | 53.98 | 7.44 | |
| 95 | 489.5 | 480.1 | 25.4 | 108.0 | 44.45 | 14.40 | 33.34 | 114.3 | 60.33 | 28.94 | |
| 96 | 494.5 | 485.2 | 25.4 | 108.0 | 44.45 | 14.81 | 33.34 | 114.3 | 60.33 | 30.34 | |
| 102 | 524.8 | 515.5 | 25.4 | 108.0 | 44.45 | 16.34 | 33.34 | 114.3 | 60.33 | 32.71 | |
| 112 | 575.3 | 566.0 | 25.4 | 108.0 | 44.45 | 18.90 | 33.34 | 133.4 | 60.33 | 40.60 | |
Mahsulot rasmi
ANSI 50 elektr uzatish tishli tishlisining to'g'ri ishlashini ta'minlash va ishlash muddatini uzaytirish uchun dastur uchun zanjir va tishli tishli to'g'ri o'lcham va turini tanlash, shuningdek, to'g'ri kuchlanish va moylashni ta'minlash muhimdir. Juda ko'p kuchlanish rulmanlarning muddatidan oldin eskirishiga va yuklanishiga olib kelishi mumkin, juda kam kuchlanish esa zanjirning sirpanishi yoki tishlarini sakrashiga olib kelishi mumkin. To'g'ri moylash ishqalanish va eskirishni kamaytiradi, shuningdek zang va korroziyaning oldini olishga yordam beradi.
Bizning fabrikamiz
ustaxona
ustaxona
ustaxona
ustaxona
Xulosa qilib aytadigan bo'lsak, ANSI 50 quvvat uzatuvchi tishli mexanik elektr uzatish tizimlarida ko'p qirrali va ishonchli komponent hisoblanadi. Uning standartlashtirilgan dizayni va spetsifikatsiyalari boshqa ANSI 50 zanjirlari va tishli tishlari bilan muvofiqligi va almashinishini ta'minlaydi. Sanoat mashinalarida, qishloq xo'jaligi uskunalarida yoki avtomobil tizimlarida qo'llanilishidan qat'i nazar, ANSI 50 tishli zanjiri quvvat va harakatni uzatish uchun mustahkam va moslashuvchan yechimni ta'minlaydi. Shunday qilib, agar siz mexanik tizimingiz samarali va samarali ishlashini istasangiz, Power Transmission Sprocket ANSI 50 ni tanlang.
